車路管制システム
各種センサ、表示灯などの車路管制機器が連携し、エリアや各階の空車状況の表示や警告等で車両を誘導。係員がいなくてもドライバーを迷わせることなくスムーズに誘導し、駐車場内の安全を確保します。
システムの特長
-
特長 01 空きスペースへ
車両をスムーズに誘導1台ごとの駐車スペースに超音波式感知器を設置し、表示灯で車両を空きスペースへ誘導します。
-
特長 02 場内の安全を確保
場内や前面道路との合流部分に警報灯や警告サインを設置。車同士、または歩行者との事故を未然に防止します。
-
特長 03 カメラで駐車場内を
24時間モニタ監視駐車場内の要所にITVカメラを設置し、場内管理室で集中監視することで出入口の混雑や場内のトラブルに迅速に対応できます。また、監視映像は記録も可能です。
-
特長 04 遠隔監視も可能です
場内管理室以外にも離れた場所からの駐車場監視が可能。利用者からのインターフォン呼び出し、各機器からの警報を監視してトラブルにも迅速に対応できます。
-
特長 05 駐車場内の満車・空車状況を容易に確認できます
入場時に利用者が一目で駐車場内の空き状況を確認できるよう、各階の満車・空車状況を表す表示灯を設置することで利用者を円滑に駐車スペースまで誘導できます。

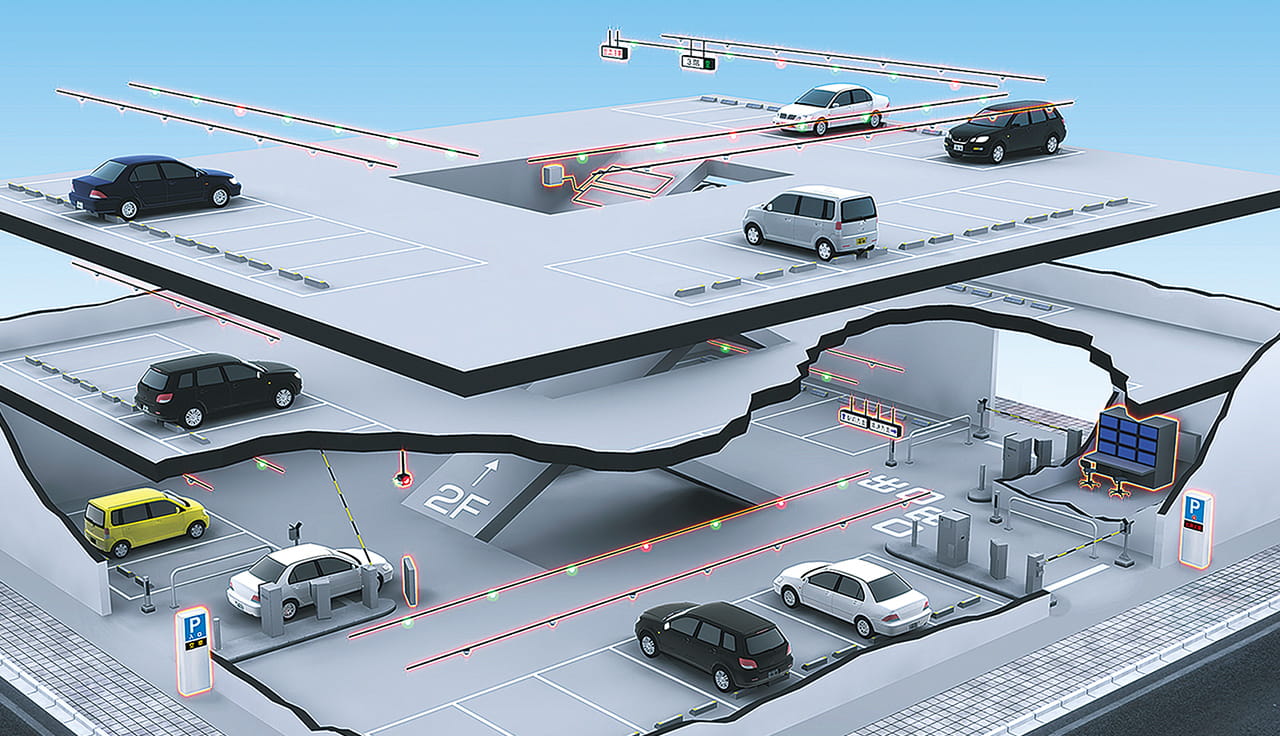

- 空きスペースに車両をスムーズに誘導
-
総合満車表示灯
ブロック案内
ブロック満車灯
招き灯 1台ごとの車室に超音波式車両在否感知器を設置し満空管理。表示灯で車両を空き車室へ誘導します。
- 入場時に利用者がひと目で場内の空き状況を確認できるよう、各階・各駐車ブロックごとに満車・空車の表示を行い、円滑に車室まで誘導できます。
- 車室ごとに招き灯を設置すれば、空き車室をランプで分かりやすく表示します。
- 混雑時には入場ゲートで案内表示・音声案内による駐車階・ブロックの指定も可能です。
おもな駐車場機器
入口・出口
-

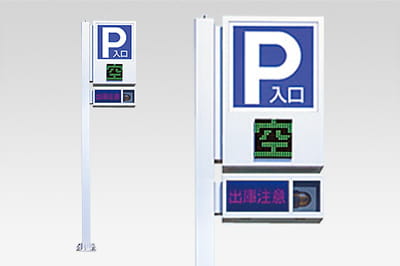

出入口表示灯
S-360駐車場の入口表示。
（満・空車状況も表示可能） -

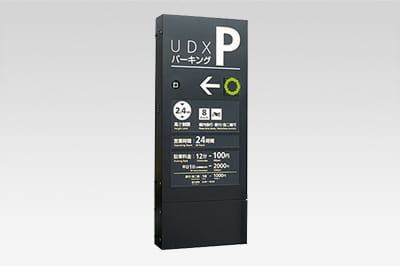

入口表示灯 駐車場の入口表示。
（満・空車状況も表示可能） -

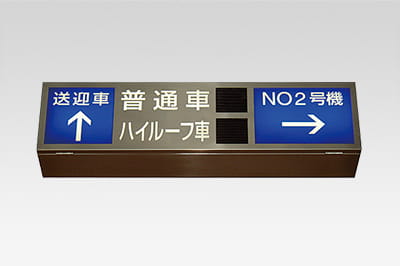

場内表示灯 入場してきた車両に駐車場内の行き先案内と満・空車状況を表示。
-
総合満車表示灯 全館の満・空車状況を一目で
確認できるよう表示。 -

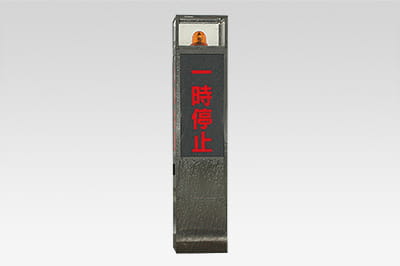

出庫注意灯 歩行者、走行車両に
出場の注意を喚起。
フロア
-

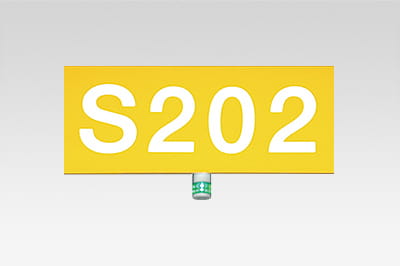

招き灯 駐車場の入口表示。
（満・空車状況も表示可能） -

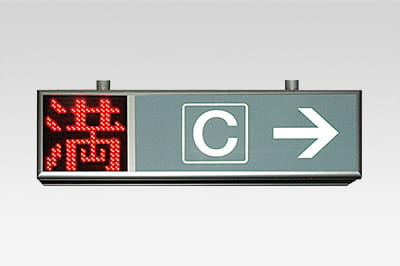

ブロック満車灯 場内各ブロック単位で
空き車室を案内。 -

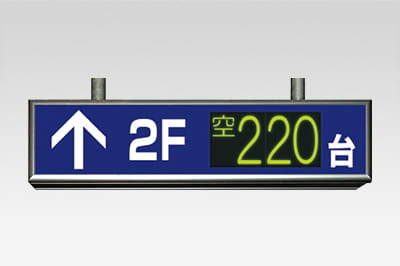

残台数表示灯 各階の残台数状況を表示。
-

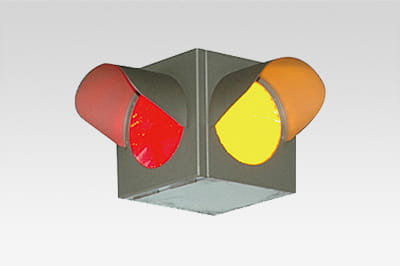

信号灯 車路の交差部などに設置し
進行・停止を点灯。 -

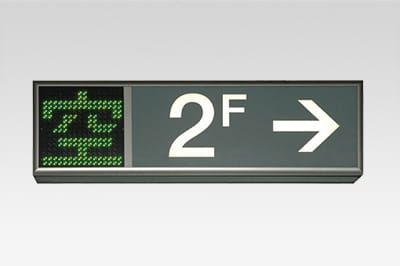

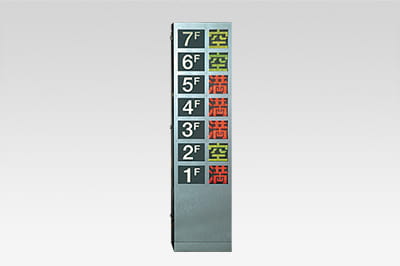

各階満車灯 各階の満・空車状況を表示。
-

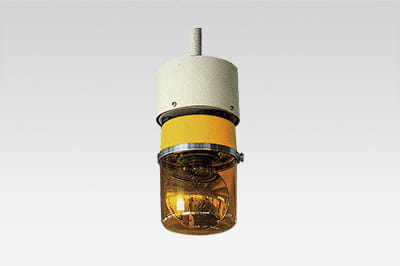

回転信号灯 車路の交差部などに設置し、
ドライバーに注意を喚起。 -

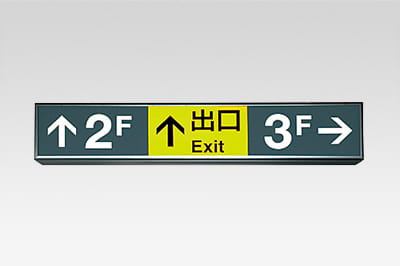

案内表示灯 駐車場出口などへの誘導表示。
-

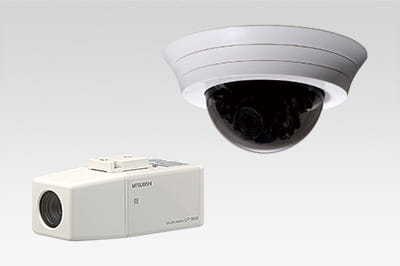

ITVカメラ 駐車場内の状況をモニタできます。
車両センサ
-

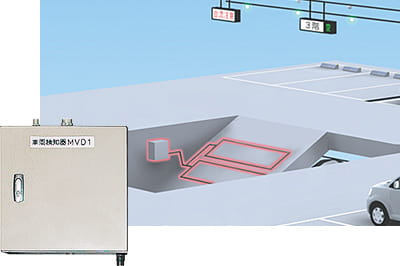

ループコイル式車両検知器 車路に埋設されたループコイルからの信号により通過車両を検出。
-

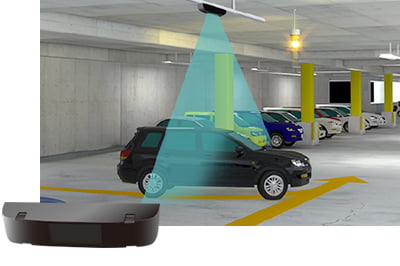

赤外線アレイセンサ 天井に取り付け、車両を検出。
（方向判断も可能） -

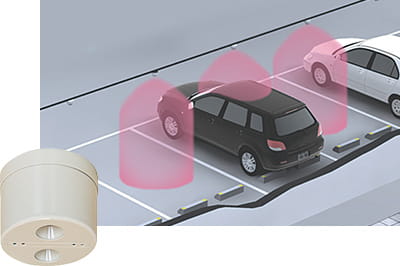

超音波式車両在否感知器 車室1台ごとの車両の在否を感知。
-

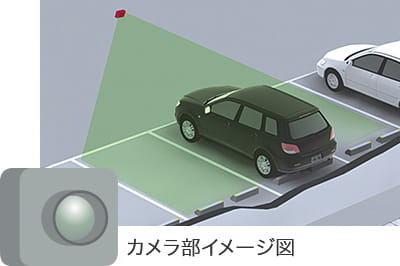

画像式車両在否カメラ 車室3台分の車両の在否を
1台のカメラで認識。
管理室

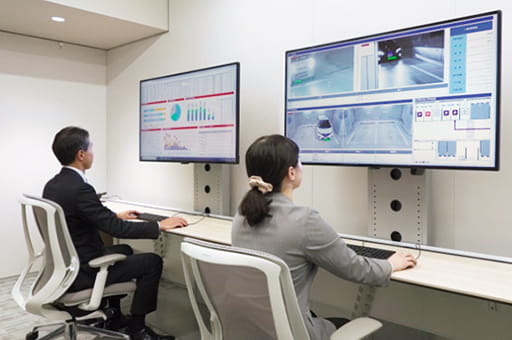

- 駐車場管理システム
- 駐車場内の各機器の動作状況、在庫台数、各車室ごとの車の在否状況などを表示。ITVカメラによるモニタ監視も行えます。
